Systèmes à vide à grille personnalisés pour le traitement des pièces

MOQ:	1
Prix:	100
Standard Packaging:	Standard Export Packaging
Delivery Period:	15 working days
Méthode De Paiement:	T/T, Western Union
Supply Capacity:	500pcs/day

L'information de détails

Description de produit

Les informations détaillées

Place of Origin

CHINA

Nom de marque

Certification

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Mettre en évidence:

Systèmes de chute à vide à grille sur mesure

Systèmes de chute sous vide pour le traitement des pièces

Tableau sous vide pour le traitement de la pièce

Description de produit

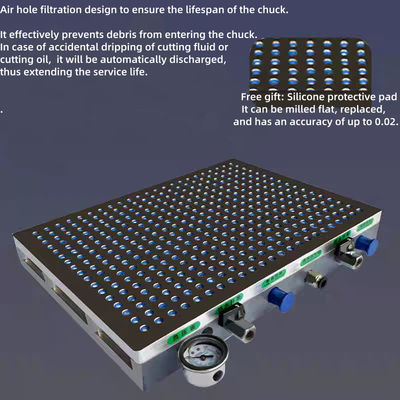

Systèmes à vide à grille personnalisés pour le traitement des pièces

Dans le paysage complexe du traitement des pièces de travail, la recherche de solutions efficaces et fiables pour la tenue des pièces est sans fin.Les systèmes de chuck à vide à grille personnalisés sont devenus une technologie révolutionnaire., offrant un mélange unique de flexibilité, de précision et d'adaptabilité.en tenant les pièces en place pendant une large gamme d'opérations de transformationJe suis désolé.

1. Conception et construction

Structure de base

La base d'une table de vide en grille personnalisée est généralement fabriquée à partir de matériaux de haute résistance tels que l'acier allié ou l'aluminium de haute qualité.ce qui le rend adapté aux applications de traitement des pièces de travail lourdesL'aluminium de haute qualité, en revanche, résiste aux forces importantes générées par l'usinage, le meulage ou d'autres opérations sans se déformer.offre une alternative légère avec une bonne résistance à la corrosion, qui peut être bénéfique dans les applications où la réduction du poids est cruciale, comme dans les installations de traitement portables ou à grande vitesse.

La base est usinée avec précision pour assurer une surface plane et lisse.Cette planéité est essentielle pour le bon fonctionnement du système de chuck sous vide car elle permet une distribution uniforme du vide sur la surface de la tableDes renforcements sont souvent ajoutés aux zones critiques de la base, telles que les bords et les points de montage, pour améliorer son intégrité structurelle et sa capacité de charge.

Configuration de la grille

La caractéristique de ces systèmes est la disposition en grille des canaux et des ports de vide.Un réseau de trous et de canaux perforés avec précision est disposé en grille sur la surface de la tableLe nombre, la taille et l'espacement des trous sont soigneusement personnalisés en fonction des exigences spécifiques des opérations de traitement de la pièce.

Par exemple, lors du traitement de composants petits et complexes, une densité plus élevée de trous plus petits peut être incorporée.s'assurer que les pièces délicates sont bien fixées sans causer de dommagesEn revanche, pour les pièces de plus grande taille ou celles de forme irrégulière, des trous plus grands peuvent être plus éloignés les uns des autres, fournissant une force de vide forte et uniformément répartie sur une plus grande surface.

Le schéma de grille permet également l'utilisation d'appareils et d'adaptateurs modulaires qui peuvent être facilement fixés au réseau,permettant une personnalisation rapide et facile de la configuration du support de travail pour s'adapter aux différentes géométries de la pièceJe suis désolé.

Intégration du canal de vide

Sous la surface de la table, un réseau de canaux de vide est intégré, qui relient les trous de la grille à une source centrale de vide, comme une pompe à vide haute performance.Les canaux de vide sont conçus pour distribuer efficacement la pression de vide à chacun des trous de la grilleJe suis désolé.

La disposition des canaux est optimisée pour minimiser les chutes de pression et assurer que la force de vide est uniformément répartie sur toute la table.les canaux sous vide peuvent être équipés de vannes ou de régulateursCes composants permettent un contrôle indépendant de la pression sous vide dans différentes zones de la table.si une pièce à usiner a des épaisseurs différentes ou nécessite des niveaux de force de maintien différents dans des régions spécifiques, la pression sous vide dans ces zones peut être ajustée en conséquence.

Les spécifications

Spécification	Attraction magnétique	Largeur (mm)	Longueur (mm)	La taille (mm)	Poids (kg)
150*150	≥ 40 kg	150	150	80	13.5
150*300	≥ 40 kg	150	300	80	27
150*350	≥ 40 kg	150	350	80	31.5
150*400	≥ 40 kg	150	400	80	36
200*200	≥ 40 kg	200	200	80	24
200*300	≥ 40 kg	200	300	80	36
200*400	≥ 40 kg	200	400	80	48
200*500	≥ 40 kg	200	500	80	60
250*500	≥ 40 kg	250	500	80	75
300*300	≥ 40 kg	300	300	80	54
300*400	≥ 40 kg	300	400	80	72
300*500	≥ 40 kg	300	500	80	90
300*600	≥ 40 kg	300	600	80	108
300*800	≥ 40 kg	300	800	80	144
400*400	≥ 40 kg	400	400	80	96
400*500	≥ 40 kg	400	500	80	120
400*600	≥ 40 kg	400	600	80	144
400*800	≥ 40 kg	400	800	80	192
500 fois 500	≥ 40 kg	500	500	80	150
500*600	≥ 40 kg	500	600	80	180
500*800	≥ 40 kg	500	800	80	240
600*800	≥ 40 kg	600	800	80	288
600*1000	≥ 40 kg	600	1000	80	360

2Principe de fonctionnementJe suis désolée.

Génération de vide et force de retenue

Lorsque la source de vide est activée, l'air est rapidement aspiré par les trous de la grille de la surface de la table, ce qui crée une région de basse pression sous la pièce,pendant que la pression atmosphérique au-dessus de la pièce reste constanteLe différentiel de pression qui en résulte exerce une force descendante sur la pièce, la pressant fermement contre la surface de la table.

Les trous multiples dans la grille augmentent la surface sur laquelle la force du vide agit.conduisant à une force de retenue plus forte et plus uniformeLa force de maintien est directement proportionnelle au différentiel de pression et à la surface de la pièce en contact avec la table.La structure en grille permet un transfert plus efficace de la force du vide, assurant que la pièce reste en place même lors d'opérations de traitement à grande vitesse ou à forte force.

Adaptabilité à différents matériaux de piècesJe suis désolée.

Les systèmes de chuck à vide de table de grille personnalisés sont très adaptables à divers matériaux de pièce.fournissant une prise sécuriséeLa répartition uniforme de la force de vide sur la grille compense les irrégularités de surface mineures.le vide peut pénétrer à travers les pores, créant une connexion plus intime entre la pièce et la table.

Par exemple, lors d'une opération d'usinage où une pièce métallique à surface légèrement rugueuse est traitée, la table à vide à grille peut encore tenir la pièce en toute sécurité en raison des multiples points d'aspiration.Dans un procédé de broyage avec une pièce en plastique poreux, le vide peut s'infiltrer dans les pores, augmentant la force de maintien et empêchant la pièce de se déplacer pendant le broyage.

3. Avantages du traitement des piècesJe suis désolée.

Traitement de précision

Dans le traitement des pièces, la précision est souvent une priorité absolue.réduire au minimum tout mouvement ou vibration de la pièce pendant le traitementLa répartition uniforme du vide sur le réseau assure que les outils de traitement peuvent fonctionner avec une grande précision.

Par exemple, lors du fraisage de formes complexes ou du perçage de trous précis dans une pièce,la tenue stable fournie par le système de chuck permet à l'équipement de traitement d'exécuter les opérations programmées avec précisionLa capacité de tenir la pièce fermement en place réduit le risque de déviation de l'outil et assure le respect des tolérances de traitement.fabrication de dispositifs médicaux, et de l'électronique, où même le moindre écart par rapport aux spécifications souhaitées peut avoir des conséquences importantes.

La polyvalence des tailles et des formes des pièces

La conception personnalisée de la table de vide grille permet une grande polyvalence dans le traitement de différentes tailles et formes de pièces de travail.,le système de chuck peut être personnalisé pour assurer une tenue sûre. La nature modulaire du motif de grille permet l'utilisation de fixations et d'adaptateurs personnalisés,qui peuvent être facilement fixés à la grille pour s'adapter à des géométries spécifiques de la pièce à usinerJe suis désolé.

Par exemple, lorsqu'on travaille une pièce de grande taille et de forme inégale, on peut fixer à la grille une fixation personnalisée pour maintenir la pièce en position correcte.La capacité à s'adapter aux différentes tailles et formes de pièces de travail rend la table à vide en grille adaptée à un large éventail d'applications, du développement de prototypes à la production en série.

Installation rapide et changement

Dans un environnement de production, le temps est primordial.Les opérateurs peuvent facilement placer la pièce sur la table et utiliser les appareils modulaires ou les adaptateurs pour la fixer en placeLe système de vide peut alors être activé pour maintenir la pièce fermement.

Lors du changement de pièces, le processus est tout aussi rapide: le vide peut être libéré, les fixations ou les adaptateurs peuvent être retirés ou repositionnés,et la nouvelle pièce peut être placée et fixée en peu de tempsCette efficacité réduit le temps total du cycle de production et augmente la productivité.

4. Options de personnalisationJe suis désolée.

Conception de la grille.

La conception du motif de grille de la table à vide peut être personnalisée pour répondre aux besoins spécifiques de différentes applications de traitement de pièces.et la disposition des trous dans la grille peut être adaptée en fonction de la taille, forme et matériau des pièces.

Par exemple, dans une opération de transformation où un grand nombre de petits composants de forme irrégulière doivent être transformés,la grille peut être conçue avec un motif de petites ouvertures à haute densité pour assurer une adhérence sûre à chaque composantEn revanche, pour le traitement de grandes pièces plates, la grille peut comporter un nombre moindre de trous plus grands, plus éloignés l'un de l'autre, afin d'assurer une forte adhérence sur la grande surface.

Le réglage du système sous vide.

Le système de vide de la table de vide de grille peut être réglé pour optimiser ses performances pour différents matériaux et opérations de traitement.La pression sous vide peut être réglée à l'aide de régulateurs pour fournir une prise plus ou moins puissanteLe système peut également être équipé de capteurs pour surveiller la pression sous vide et en assurer la stabilité.

Dans certains cas, le système de vide peut être intégré au système de commande de l'équipement de traitement, permettant un contrôle automatisé de la soute de vide basé sur le processus de traitement.la pression sous vide peut être augmentée lors d'opérations de traitement à grande vitesse ou à haute force pour fournir une tenue plus forte, puis diminué lors d'opérations de finition plus délicates pour éviter d'endommager la pièce.

5Installation et maintenanceJe suis désolée.

Processus d'installation

L'installation d'un système de chuck à vide de table à vide sur mesure sur une machine de traitement de pièce à usiner implique plusieurs étapes.Cela peut nécessiter l'utilisation de supports et de fixations appropriés pour assurer la stabilité.La source de vide, telle qu'une pompe à vide, est ensuite connectée aux ports de vide de la table et les connexions sont vérifiées pour détecter les fuites.

Une fois l'installation physique terminée, le système de vide doit être calibré pour assurer une bonne production et une bonne distribution du vide.vérification de l'étanchéité de la tableDans certains cas, la fonctionnalité des capteurs ou commandes intégrés est vérifiée.le système de commande de l'équipement de traitement peut être configuré pour fonctionner en tandem avec le système de table à vide;Je suis désolé.

Exigences d'entretien

L'entretien des systèmes de chuck à vide de la table à vide de grille est relativement simple.Les trous de la grille doivent être nettoyés périodiquement pour éliminer les débris ou les particules qui pourraient bloquer le débit de videLes canaux de vide et les composants associés doivent être vérifiés pour tout blocage ou fuite.

La pompe à vide et ses composants doivent être entretenus conformément aux instructions du fabricant, notamment en changeant régulièrement l'huile, en remplaçant les filtres et en vérifiant les performances.Les joints et joints du système sous vide doivent être inspectés régulièrement et remplacés en cas de fuite.En suivant ces procédures d'entretien, les systèmes de chuck à vide de table à vide de grille peuvent maintenir leurs performances et leur fiabilité pendant une période prolongée.

6ConclusionJe suis désolée.

Les systèmes de rouleaux sous vide de table à grille personnalisés constituent une solution essentielle de tenue de travail pour le traitement des pièces.et de nombreux avantages les rendent adaptés à un large éventail d'applications dans différentes industriesQu'il s'agisse d'atteindre la précision dans la fabrication de haute technologie ou d'améliorer la productivité dans la production générale, ces systèmes offrent une solution fiable et efficace.Si vous travaillez dans le traitement de pièces et que vous souhaitez améliorer les performances de votre système de tenue de pièces, envisagez d'investir dans un système de rouleaux de table à vide sur mesure.Contactez notre équipe d'experts pour explorer comment ce système innovant peut être personnalisé pour répondre à vos besoins spécifiques et amener vos capacités de traitement de pièce au niveau supérieur..

Les étiquettes:

Outil de maintien du travail à l'échappement à vide personnalisé pour le meulage CNC, le forage, le fraisage et les tournesols
