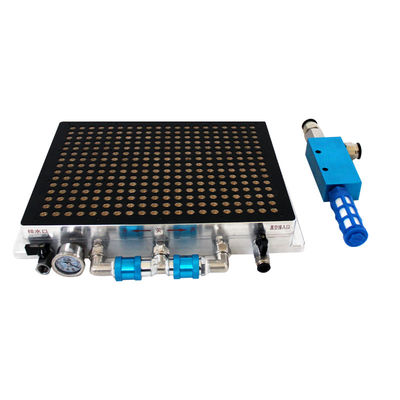

Tables sous vide, broches permanentes pour les centres d'usinage CNC et les fraiseuses CNC

MOQ:	1
Prix:	100
Standard Packaging:	Standard Export Packaging
Delivery Period:	15 working days
Méthode De Paiement:	T/T, Western Union
Supply Capacity:	500pcs/day

L'information de détails

Description de produit

Les informations détaillées

Place of Origin

CHINA

Nom de marque

Certification

Model Number

MC0303

Warranty:

One year

Core Components:

Maganic

Size:

300x300x80mm

Magnetic block force block:

25kg.f

Total suction:

3300kg.f

OEM/ODM:

Available

Mettre en évidence:

Machines de fraisage à commande numérique à vide

Centres d'usinage CNC Tables sous vide Chucks

Des broches permanentes avec des tables sous vide

Description de produit

Tables sous vide avec débroussailleuses permanentes pour centres d'usinage CNC et fraiseuses CNC

Dans le monde dynamique et hautement compétitif de l'usinage CNC, les systèmes de maintien du travail jouent un rôle central dans la détermination de la qualité, de la précision et de l'efficacité du processus de fabrication.Les tables sous vide équipées de rouleaux permanents sont devenues une solution révolutionnaire, répondant spécifiquement aux besoins des centres d'usinage CNC et des fraiseuses CNC.Ces dispositifs de tenue de travail avancés offrent une combinaison unique de caractéristiques qui améliorent les performances de ces machines et ouvrent de nouvelles possibilités d'usinage complexe et de haute précisionJe suis désolé.

1. Conception et construction de tables sous vide avec des étriers permanentsJe suis désolée.

Structure de base

La base d'une table à vide avec une chuck permanente est généralement construite à partir de matériaux de haute résistance tels que l'acier allié ou l'aluminium.le rendant adapté aux applications d'usinage lourdL'aluminium, en revanche, offre une alternative légère sans sacrifier trop de résistance.qui peut être bénéfique pour les machines où le poids du système de tenue de travail affecte les performances globales, comme les fraiseuses CNC à grande vitesse.

La base est conçue avec une surface plane et lisse, ce qui est crucial pour assurer une distribution uniforme du vide et une tenue sûre de la pièce.Des techniques d'usinage de précision sont utilisées pour obtenir un degré élevé de planéitéCette surface plane sert également de base à l'intégration du mandrin permanent et du système de vide.

Intégration de Chuck permanente

Au fond de la table à vide se trouvent de puissants aimants permanents, généralement constitués de matériaux de terres rares comme le néodyme, connu pour ses puissants champs magnétiques.Les aimants permanents sont disposés dans un motif stratégique pour générer un champ magnétique uniforme à travers la surface de la tableCe champ magnétique est conçu pour attirer les pièces ferromagnétiques, fournissant une prise initiale et sûre.

La résistance et la répartition du champ magnétique peuvent être personnalisées en fonction des exigences spécifiques des opérations d'usinage.dans les applications où des pièces de travail petites et délicates doivent être maintenuesEn revanche, pour les pièces plus grandes et plus lourdes, un champ magnétique plus fort peut être configuré pour assurer une adhérence ferme.

Conception du système sous vide

Le système de vide est une partie intégrante de la table de vide. Un réseau de canaux et de ports est intégré à la base de la table pour distribuer uniformément la force de vide sur la pièce.Ces canaux sont connectés à une source de videLes ports de vide sont soigneusement conçus et placés pour que la pression de vide soit appliquée uniformément sur la surface de la pièce.

La surface de la table peut avoir une série de petits trous ou rainures qui sont reliés aux canaux de vide.créer une différence de pression entre le haut et le bas de la pièceCe différentiel de pression exerce une force descendante sur la pièce, la pressant fermement contre la table.La combinaison de la force magnétique du rouleau permanent et la force de vide fournit une solution de tenue de travail solide et fiable.

Les spécifications

Spécification	Attraction magnétique	Largeur (mm)	Longueur (mm)	La taille (mm)	Poids (kg)
150*150	≥ 40 kg	150	150	80	13.5
150*300	≥ 40 kg	150	300	80	27
150*350	≥ 40 kg	150	350	80	31.5
150*400	≥ 40 kg	150	400	80	36
200*200	≥ 40 kg	200	200	80	24
200*300	≥ 40 kg	200	300	80	36
200*400	≥ 40 kg	200	400	80	48
200*500	≥ 40 kg	200	500	80	60
250*500	≥ 40 kg	250	500	80	75
300*300	≥ 40 kg	300	300	80	54
300*400	≥ 40 kg	300	400	80	72
300*500	≥ 40 kg	300	500	80	90
300*600	≥ 40 kg	300	600	80	108
300*800	≥ 40 kg	300	800	80	144
400*400	≥ 40 kg	400	400	80	96
400*500	≥ 40 kg	400	500	80	120
400*600	≥ 40 kg	400	600	80	144
400*800	≥ 40 kg	400	800	80	192
500 fois 500	≥ 40 kg	500	500	80	150
500*600	≥ 40 kg	500	600	80	180
500*800	≥ 40 kg	500	800	80	240
600*800	≥ 40 kg	600	800	80	288
600*1000	≥ 40 kg	600	1000	80	360

2Principe de fonctionnementJe suis désolée.

L' attraction magnétique.

Lorsqu'une pièce ferromagnétique est placée sur la table sous vide avec un roulement permanent, les aimants permanents génèrent immédiatement une force magnétique.Cette force magnétique attire la pièce vers la tableL'attraction magnétique permet de positionner rapidement la pièce sur la table.Il assure également que la pièce reste en contact étroit avec la surface de la table, ce qui est essentiel au bon fonctionnement du système de vide.

Vacuum - Tenue assistée

Une fois la pièce en place et maintenue par la force magnétique, le système de vide est activé.La pompe à vide crée une zone de basse pression sous la pièce en tirant de l'air par les orifices de la table.La pression atmosphérique sur le dessus de la pièce de travail la presse alors fermement contre la table.L'effet combiné de la force magnétique et de la différence de pression générée par le vide donne lieu à une très forte force de retenueJe suis désolé.

La force magnétique agit comme une force complémentaire à la force du vide. Le champ magnétique aide à maintenir le contact entre la pièce et la table,même dans des situations où la pression sous vide peut être légèrement inégaleCe mécanisme à double action permet de maintenir les pièces de travail en sécurité, même lors d'opérations d'usinage à grande vitesse où des forces importantes sont exercées sur la pièce.

3Les avantages des centres d'usinage CNCJe suis désolée.

Traitement de précision

Dans les centres d'usinage CNC, la précision est de la plus haute importance.réduire au minimum tout mouvement ou vibration de la pièce pendant l'usinageLa répartition uniforme des forces magnétiques et du vide sur la surface de la pièce à usiner garantit que les outils d'usinage peuvent fonctionner avec une grande précision.

Par exemple, lors du fraisage de formes complexes ou du perçage de trous précis dans une pièce,la tenue stable fournie par la table à vide et le mandrin permanent permet au centre d'usinage CNC d'exécuter les opérations programmées avec précisionCette précision est cruciale dans des industries telles que l'aérospatiale, la fabrication de dispositifs médicaux et l'électronique.où même le moindre écart par rapport aux spécifications souhaitées peut avoir des conséquences importantesJe suis désolé.

Machinerie à grande vitesse.

Les centres d'usinage CNC sont souvent utilisés pour l'usinage à grande vitesse afin d'obtenir un retrait efficace des matériaux.Les tables à vide avec des rouleaux permanents peuvent résister à la rotation à grande vitesse et aux forces dynamiques associées à ces opérations.. L'accrochage solide et sûr de la pièce assure qu'elle reste fermement en place, même à des vitesses de fuseau élevées.

Cela permet d'utiliser des techniques d'usinage agressives, telles que les opérations à haute alimentation et à haute profondeur de coupe, sans risque de glissement de la pièce.l'usinage à grande vitesse des composants du moteur est rendu possible par la tenue de travail fiable fournie par la table à vide et le rouleau permanent, ce qui entraîne une productivité accrue et des délais de production réduits.

La polyvalence des matériaux utilisés

Ces tables à vide sont très polyvalentes en ce qui concerne les matériaux de la pièce, car elles peuvent contenir en toute sécurité des matériaux ferromagnétiques tels que divers types d'acier, de fer et de certains alliages à base de nickel.En plus, en utilisant des fixations ou des adaptateurs appropriés, ils peuvent également être utilisés pour contenir des matériaux non ferromagnétiques.La force magnétique peut être réglée dans certains modèles pour s'adapter à différents niveaux de sensibilité magnétique dans les piècesJe suis désolé.

Cette polyvalence rend les tables sous vide adaptées à un large éventail d'industries et d'applications.Que ce soit l'usinage de pièces métalliques dans l'industrie manufacturière ou le travail avec des matériaux composites dans l'industrie aérospatiale, la table d'aspiration dotée d'un roulement permanent peut fournir une solution de tenue de travail fiable.

4. Avantages dans les fraiseuses CNCJe suis désolée.

Les opérations de fraisage sont assurées

Les fraiseuses CNC sont utilisées pour une variété d'opérations de fraisage, y compris le fraisage de face, le fraisage d'extrémité et le fraisage de contour.Les tables d'aspiration avec des rouleaux permanents offrent une prise sûre sur la pièce à usinerLes forces magnétiques et de vide combinées empêchent tout mouvement de la pièce et permettent à la fraiseuse de réaliser des coupes précises.

Par exemple, lors du fraisage d'un contour complexe sur une pièce à usiner, la tenue stable fournie par la table à vide et le roulement permanent garantit que la fraiseuse suit précisément le chemin programmé.Il en résulte une surface moulée de haute qualité avec des tolérances serrées.Je suis désolé.

Installation rapide et changement

Dans un environnement de production, le temps est primordial. Les tables d'aspiration à rouleaux permanents permettent une mise en place et un changement rapides entre différentes pièces.Les opérateurs peuvent simplement placer la pièce sur la tableLe système de vide peut ensuite être activé pour fixer fermement la pièce à usiner.Le vide est libéré., et la force magnétique peut être facilement surmontée pour retirer la pièce.

Cette capacité de mise en place et de changement rapide réduit le temps total du cycle de production et augmente la productivité.la capacité de basculer rapidement entre différentes pièces est particulièrement précieuse, permettant des délais de traitement plus rapides et une satisfaction accrue des clients.

5. Personnalisation et intégrationJe suis désolée.

Options de personnalisation

Les tables sous vide avec rouleaux permanents peuvent être personnalisées pour répondre aux besoins spécifiques de différentes applications d'usinage.La taille et la forme de la table peuvent être adaptées aux dimensions du centre d'usinage CNC ou de la fraiseuse et des pièces à usinerLa force et la répartition du champ magnétique peuvent également être ajustées pour optimiser la force de maintien pour différents matériaux et formes de pièces.

Par exemple, dans une opération d'usinage où un grand nombre de petites pièces de travail de forme irrégulière doivent être traitées,le champ magnétique peut être configuré de manière à fournir une forte adhérence dans les zones où les pièces sont le plus en contact avec la tableEn outre, le système de vide peut être personnalisé pour avoir différents niveaux de pression de vide, en fonction des exigences du processus d'usinage.

Intégration avec les machines CNC

Les tables sous vide avec rouleaux permanents sont conçues pour être facilement intégrées aux centres d'usinage CNC et aux fraiseuses.Le processus d'intégration consiste généralement à connecter la source de vide à la table et à calibrer le système de commande de la machine CNC pour fonctionner en tandem avec le dispositif de tenue de travailDans certains cas, la machine CNC peut être programmée pour activer et désactiver automatiquement les systèmes sous vide et magnétiques en fonction de la séquence d'usinage.

L'intégration parfaite de la table à vide et du rouleau permanent avec les machines CNC permet un contrôle précis du processus d'usinage.Le système de commande de la machine peut tenir compte des conditions de maintien du travailCette intégration permet également d'automatiser le processus d'usinage,augmentation de la productivité et réduction du risque d'erreur humaineJe suis désolé.

6- Installation et maintenance

Processus d'installation

L'installation d'une table à vide avec un roulement permanent sur un centre d'usinage CNC ou une fraiseuse implique plusieurs étapes.Cela peut nécessiter l'utilisation de supports et de fixations appropriés pour assurer la stabilité.La source de vide, telle qu'une pompe à vide, est ensuite connectée aux ports de vide de la table et les connexions sont vérifiées pour détecter les fuites.

Une fois l'installation physique terminée, les systèmes magnétique et sous vide doivent être calibrés pour assurer un bon fonctionnement.test de la pression sous videDans certains cas, le système de contrôle de l'énergie est utilisé pour contrôler les performances des capteurs ou des commandes intégrés.le système de commande de la machine CNC doit être configuré pour reconnaître et communiquer avec le dispositif de tenue de travailJe suis désolé.

Exigences d'entretien

L'entretien des tables d'aspiration à rouleaux permanents est relativement simple et il est important d'inspecter régulièrement la surface de la table pour détecter tout signe d'usure, de dommages ou de contamination.Les composants magnétiques doivent être vérifiés pour tout signe de démagnétisationLes conduits de vide et les ports doivent être nettoyés périodiquement pour assurer un bon débit d'air.

La pompe à vide et les composants associés doivent être entretenus conformément aux instructions du fabricant, notamment en changeant régulièrement l'huile, en remplaçant les filtres et en vérifiant les performances.Les joints et joints du système sous vide doivent être inspectés régulièrement et remplacés en cas de fuite.En suivant ces procédures d'entretien, la table d'aspiration avec roulement permanent peut maintenir ses performances et sa fiabilité pendant une période prolongée.

7Conclusion

Les tables sous vide avec des étriers permanents sont une solution essentielle pour les centres d'usinage CNC et les fraiseuses CNC.ainsi que leurs options de personnalisation et la facilité d'intégration, les rendent adaptés à un large éventail d'applications dans différentes industries.Qu'il s'agisse d'atteindre la précision dans la fabrication de haute technologie ou d'améliorer la productivité dans les environnements de production de masse.Si vous êtes impliqué dans l'usinage CNC et que vous souhaitez améliorer les performances de vos machines,envisagez d'investir dans une table à vide avec une chuck permanente. Contactez notre équipe d'experts pour explorer comment cette solution innovante peut être adaptée pour répondre à vos besoins spécifiques et amener vos capacités d'usinage CNC au niveau supérieur.
