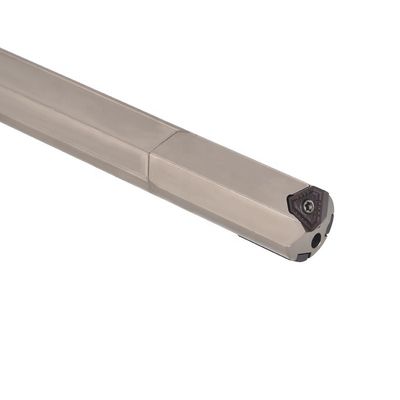

Système de perçage à indice de perçage sur mesure Iscar Insert Gun

Système de perçage à indice de perçage sur mesure Iscar Insert Gun

Introduction du produit

Principales caractéristiques

Les inserts de l'iscar

• Les inserts Iscar incorporés dans ce système de forage sont de la plus haute qualité. Ils sont fabriqués à partir de matériaux de carbure de qualité supérieure, possèdent une dureté et une résistance à l'usure exceptionnelles.Cela leur permet de couper sans effort une variété de matériauxLes inserts sont conçus avec des géométries précises qui optimisent la formation et l'évacuation des copeaux.Leurs bords tranchants assurent une élimination efficace du matériau, favorisant un processus de forage en continu et en douceur.permettant une personnalisation méticuleuse en fonction du matériau spécifique et des conditions de foragePar exemple, un revêtement particulier peut être choisi pour améliorer la résistance à la chaleur et la lubrification lors du forage d'alliages à haute température.en prolongeant ainsi la durée de vie de l'insert et en maintenant une performance de coupe maximale.
• L'utilisation des inserts Iscar garantit non seulement des performances de coupe exceptionnelles, mais contribue également à la fiabilité et à la répétabilité globales du système de forage,assurer une qualité constante des trous lors de plusieurs opérations de forage.

Technologie de forage par canon

• La technologie de forage à canon au cœur de ce système est spécialement conçue pour le forage de trous profonds.un fluide de coupe spécialiséCe liquide de refroidissement remplit de multiples fonctions essentielles: il refroidit efficacement la perceuse et la pièce à travailler.prévention de la surchauffe et préservation de l'intégrité des inserts IscarIl assure également la lubrification, réduit les frottements et facilite l'évacuation des copeaux.La flûte de la perceuse et le liquide de refroidissement à haute pression fonctionnent en harmonie pour évacuer les copeaux du trou., ce qui réduit au minimum le risque d'obstruction des copeaux, un obstacle courant dans le forage de trous profonds.La longue longueur et la rigidité de la perceuse permettent de produire des trous profonds avec une rigidité et une précision dimensionnelles remarquables, ce qui le rend idéal pour des applications dans des industries telles que l'aérospatiale, l'automobile et la fabrication de machines, où la précision des trous profonds est essentielle.
• La technologie de forage est conçue pour maintenir la stabilité et minimiser les vibrations pendant le processus de forage.amélioration de la qualité des trous forés et prolongation de la durée de vie du système de forage.

Mécanisme de forage par index

• Le mécanisme de perçage à indice est une innovation clé de ce système. Il permet le remplacement ou l'indexation rapide et pratique des inserts Iscar.le mécanisme permet une indexation sans heurts à un nouveauIl est possible d'insérer la perceuse de manière nette sans avoir à retirer la perceuse entière de la machine, ce qui réduit considérablement les temps d'arrêt et de changement d'outil, ce qui maximise la productivité.Le mécanisme d'indexation offre également une flexibilité en termes de stratégies de coupeLes différentes géométries d'insertion peuvent être facilement sélectionnées et utilisées, en fonction des exigences spécifiques de l'opération de forage.une géométrie d'insertion peut être optimisée pour le forage rugueux afin d'enlever rapidement le matériau, tandis qu'une autre peut être utilisée pour les opérations de finition afin d'obtenir une finition de surface supérieure et des dimensions de trous précises.Cette adaptabilité rend le système de forage adapté à un large éventail de tâches de forage, de la création initiale de trous à l'usinage de précision final.
• Le mécanisme d'indexation est conçu avec une grande précision et fiabilité, garantissant un positionnement précis et un verrouillage sécurisé des inserts pendant le forage,maintenir ainsi une qualité et des performances constantes des trous.

Personnalisabilité

• Notre système de perçage à pointe d'insert d'Iscar offre une grande personnalisation.généralement de quelques millimètres à plusieurs centimètresLa longueur de la perceuse peut également être adaptée pour répondre à différents besoins en profondeur, avec des options disponibles allant de longueurs relativement courtes à extrêmement longues.Le système permet la sélection de différentes géométries de flûte, les qualités d'insertion et les revêtements d'Iscar, et les configurations de mécanisme de forage à indice, qui peuvent toutes être optimisées pour différents matériaux et conditions de coupe.la conception de la tige peut être personnalisée pour s'adapter à différentes broches de la machine-outilCe niveau de personnalisation permet aux utilisateurs de configurer le système de forage pour qu'il s'adapte à un large éventail d'applications, allant de la forage à petite échelle à la forage à grande échelle.l'usinage de haute précision dans l'industrie électronique à la fabrication à grande échelle dans les machines lourdes et l'aérospatiale.
• La capacité de personnaliser le système en fonction des besoins spécifiques en fait un outil très polyvalent pour diverses industries, améliorant l'efficacité et la qualité de la production dans tous les domaines.

Ingénierie de précision

• L'ensemble du système de perçage d'indice de perçage de pistolet d'insertion Iscar est fabriqué avec une précision méticuleuse.et l'intégration du mécanisme de forage d'index et des inserts Iscar sont tous conçus selon les normes les plus élevéesLa tige est conçue pour s'adapter parfaitement à la broche de la machine, minimisant le débit et maximisant la concentricité.fournissant la rigidité nécessaire pour soutenir les inserts et résister aux rigueurs du forageLa finition de la surface de la perceuse est soigneusement contrôlée pour réduire le frottement et la production de chaleur.permettant à la perceuse de glisser en douceur à travers le matériau et améliorant l'efficacité globale du forage et la qualité de la surface du trou. Advanced manufacturing techniques and stringent quality control processes are employed to ensure that each component and the assembled system meet the most exacting requirements for precision and performance.
• L'ingénierie de précision de ce système de forage donne lieu à des trous forés d'une qualité exceptionnelle, avec une tolérance minimale de variation et d'excellentes finitions de surface,réduire le besoin d'opérations de finition secondaire et rationaliser le processus de fabrication.

Détails des spécifications

• Application du projet	métaux non ferreux, matériaux synthétiques et graphite, acier, fer, cuivre, aluminium, bronze, laiton, plastique, alliage d'aluminium
  Type de forage	d'une épaisseur n'excédant pas 10 mm
  Type de tige	- Je ne sais pas.
  Angle du point	142°, 118°, 144°, 135°, 140°, sur mesure
  Finition de surface	AlTiN à haute température et dureté, TiCN/TiN multicouche, lumineux (non recouvert), diamanté, TiAlN super durable
  Assistance personnalisée	Produits de fabrication d'appareils
  Nom du produit	Forage à canon brasé
  Journée minimale	14 mm
  Journée maximale	42 mm
  Taille	Selon les besoins des clients
  Utilisation	Perçage de trous profonds
  Le revêtement	Disponible
  Type de forage	Forage à canon à flûte unique
  OEM et ODM	Attendu
  Matériau de la barre de forage	Acier

Scénarios d'application

• Dans l'industrie aérospatiale, utilisé pour percer des trous profonds dans les composants du moteur de turbine tels que les disques, les arbres et les boîtiers, pour les canaux de refroidissement, les systèmes d'alimentation en carburant et l'intégrité structurelle.
• L'industrie automobile profite de ce système dans la fabrication de blocs de moteur, têtes de cylindre et pièces de transmission, créant des trous profonds pour les passages de liquide de refroidissement, les manchons de piston,et autres composants critiques.
• Dans le secteur de la fabrication de machines, idéal pour percer des trous profonds dans les broches, engrenages, boîtiers et autres composants de précision,où des géométries et des profondeurs de trous précises sont essentielles pour un assemblage et une fonction appropriés.
• Peut également être appliqué dans l'industrie pétrolière et gazière pour percer des trous dans des perceuses, des outils de perçage et des tuyaux, ainsi que dans la fabrication d'armes à feu et d'autres équipements de défense.

Installation et maintenance

• Installation: Le système de forage est installé sur une machine CNC ou sur une machine de forage spécialisée, selon les instructions détaillées du fabricant.La tige est soigneusement insérée dans la broche et fermement fixée à l'aide du mécanisme de serrage appropriéLe système d'alimentation en liquide de refroidissement est relié au trou du liquide de refroidissement de la perceuse, assurant un débit approprié de fluide de coupe à la pression requise.
• Maintenance: Il est essentiel d'inspecter régulièrement le système de perçage et de vérifier si les inserts Iscar ne présentent pas de signes d'usure, comme des éclats, un engourdissement ou une dégradation du revêtement.Vérifiez le trou du liquide de refroidissement pour tout blocage et nettoyez-le si nécessaire. La perceuse doit être conservée dans un environnement propre et sec pour éviter la corrosion. Lubrifier la tige et les autres pièces mobiles selon les recommandations du fabricant.Si le système de forage présente une usure ou des dommages importantsIl peut également être nécessaire d'effectuer un étalonnage périodique de la machine et du système de perçage pour assurer une précision et une précision constantes.

Conclusion
